Pasif İşaret Kuralı'nda herhangi bir devre elemanı terminaline akım pozitif(+) uçtan girip negatif(-) kabul edilen uçtan çıkıyorsa o devre elemanı güç harcar yani güç çeker. Çekilen güç pozitif işaret ile gösterilir.
Tersi olarak da akım negatif terminalden girip pozitif uçtan çıkarsa devre elemanı güç üretir yani güç verir. Verilen güç aynı şekilde pozitif işaret ile gösterilir. Ancak verilen ve çekilen güçler birbirinin zıt işaretlisi olur.
ÖRNEK:
5 Amper akım, + uçtan girdiğinden ilk etapta çekilen güç durumu vardır gibi düşünülür ve pozitif işaret, formülde eşitliğin önüne yazılır. -10 Volt gerilim ile çarpılarak güç formulü oluşturulur.
\[{P_{\c{c}ekis}} = + ( - 10).( + 5) = - 50W\]
Ancak gerilim polaritesi zıt olduğundan çekiş yönünde gibi görünen güç aslında veriş yönündedir. Harcanan güç ile verilen güç birbiri arasında zıt işaretlidir. Dolayısıyla verilen güç değeri pozitif olduğundan eleman devreye güç verir.
\[{P_{veris}} = - {P_{\c{c}ekis}} = 50W\]
ÖRNEK:

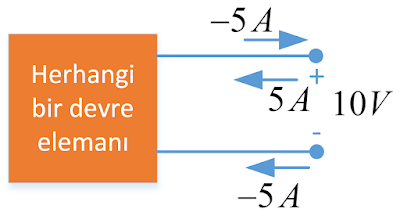

-5 Amper akım devreyi + terminalden terk ettiğinden verilen güç ya da üretilen güç formülü eşitlikte pozitif işaret kullanılarak yazılabilir.
\[{P_{veris}} = + (10).( - 5) = - 50W\]
Ancak üretilen güç değeri negatif değer aldığından devre elemanı güç vermez güç çeker..
\[{P_{\c{c}ekis}} = - {P_{veris}} = 50W\]
Eksi uçtan negatif işaretli giren akım artı uçtan pozitif işaret ile girmektedir.
Gerilim polaritesi ve akım yönüne bağlı olarak güç negatif veya pozitif olmaktadır. Pasif işaret kuralı ile devre elemanının güç çekmesi veya güç alması durumu belirlenir.
